摘要：隨著智能化、信息化建設在高速公路建設中的不斷深入，為外場監控設備提供安裝空間、配電和防雷的機柜（箱）也在向數字化和智能化發展。具有供電、環境監測、故障報警、遠程操控功能的智能機柜通過網絡與監控分中心的監控應用軟件構成一套完整系統，機電運維人員通過監控軟件即可查看分布在沿線機柜的供電、環境和部分設備的工作狀態，外場機柜的開門、故障報警信息通過監控軟件及時發送為運維人員，在提升設備運行可靠性、連續性的同時，也可降低運維工作量和降低運維難度。

關鍵詞：智能機柜、一體化機柜、數字化、運維箱

通過設備機柜的數字化，提升機柜和設備的自我感知能力，實現設備運行狀態、運行環境、供電質量、網絡質量在運營維護中的“可視、可測和可控”。

和嘉科技結合傳統機柜的不足和用戶的實際需求研制了4款智能機柜（箱）和1套高速公路外場智能機柜（箱）運維系統，可以實現對高速公路外場智能機柜及機柜內部或外接設備實時監測和遠程控制。

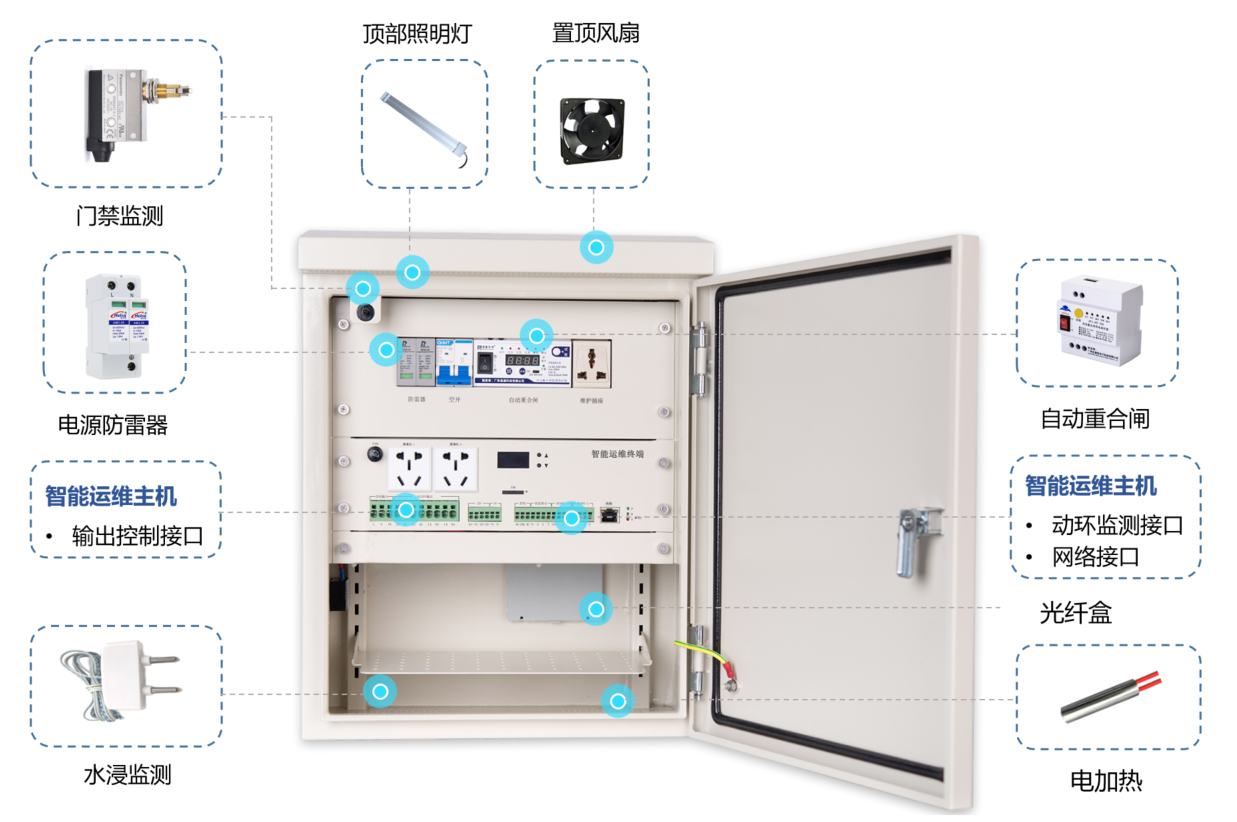

（1）  室外綜合電控柜

室外綜合電控柜安裝在外場監控?cái)z像機處，為外場監控設備提供供電單元、遠程監測、遠程復位操作、防雷、動力環境監測和告警處理等功能，為柜內安裝的工業以太網交換機、IP網絡廣播功放、電源防雷器、信號防雷器、光纜終端盒等設備提供安裝空間和必要防護。

室外綜合電控柜的控制核心采用嵌入式監控主機，實現對監控?cái)z像機和設備箱內的供電、工業以太網交換機、防雷器、箱內溫濕度等設備的運行狀態進行實時采集與上傳，當攝像機出現死機、丟失圖像等故障時可通過遠程電控操作斷路器，對網絡攝像機等關鍵設備進行斷電、上電等操作，排除故障，減少維護人員往返現場所需要的時間和成本。

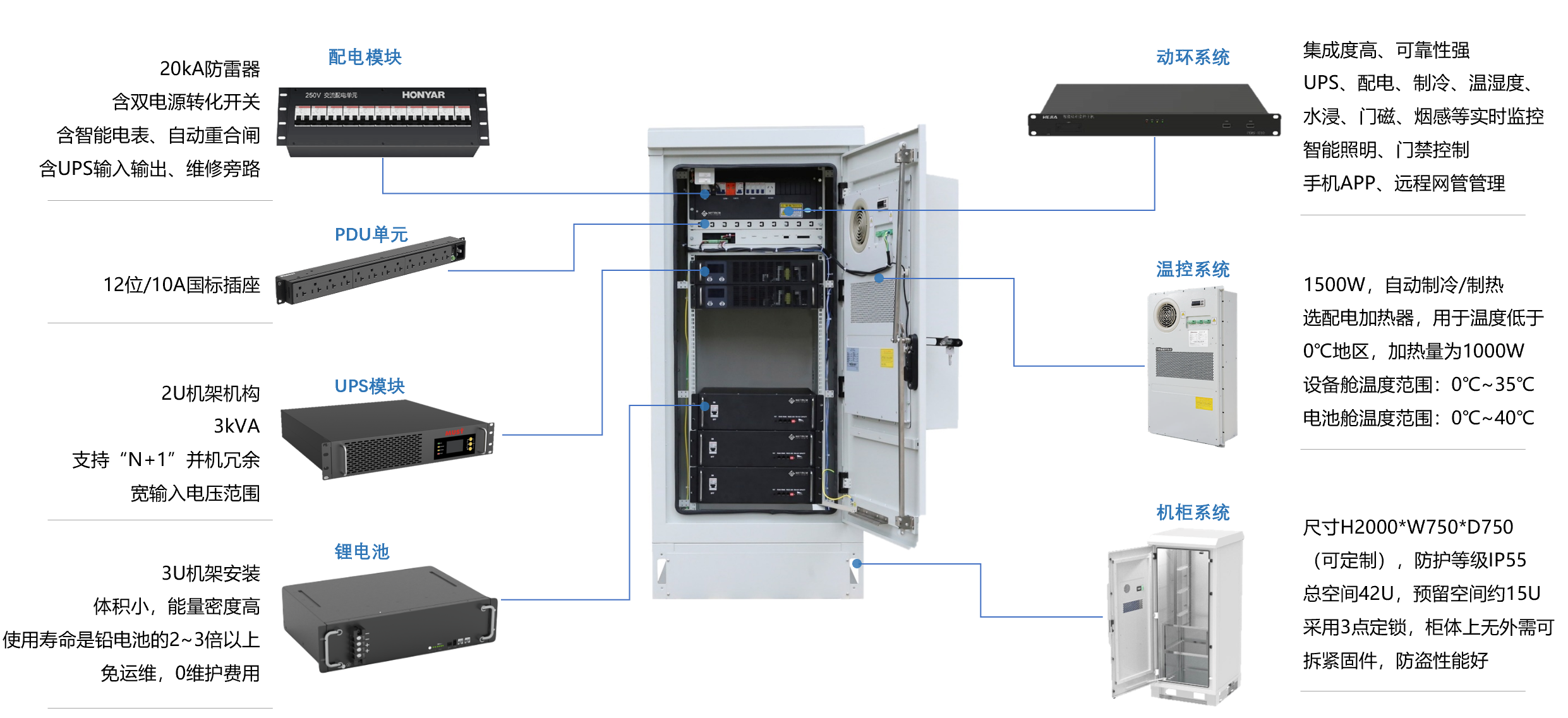

2、路側戶外綜合機柜

路側戶外綜合機柜采用室外標準機柜，為車道控制器、工業交換機、網絡安全接入設備、UPS不間斷電源、配電單元、防雷單元、ETC交易控制器等設備提供安裝空間。設備機柜內置UPS不間斷電源和機柜空調，為柜內設備提供可靠供電和較好工作環境。一體化機柜內監測單元核心是動力與環境監控主機，并通過RS232/RS485串口將UPS不間斷監控?cái)?shù)據和空調運行數據接入至動環監控主機，實現遠程狀態監測。在高寒地區還需配置保溫層和加熱單元，以滿足低溫環境下柜內設備的穩定運行；柜內配置攝像機，可實現開門抓拍；配置溫濕度傳感器、漏水檢測線、煙感探測器等檢測單元，保證機柜的安全運行。

3、智能運維箱

智能運維箱最先應用于城市路口監控，采用抱桿安裝方式，無需為設備提供安裝空間，在出廠時已經配置完整，在高速公路應用于場區監控等只有監控?cái)z像機的位置。相比于普通配電箱，智能運維箱設置了智能配電、在線監控、故障定位、故障修復、遠程控制、能耗管理等功能，為外接設備如攝像機、補光燈、卡口等設備的安全、可靠運行提供保障，配合管理平臺可以顯著提高運維效率，降低運維工作量。

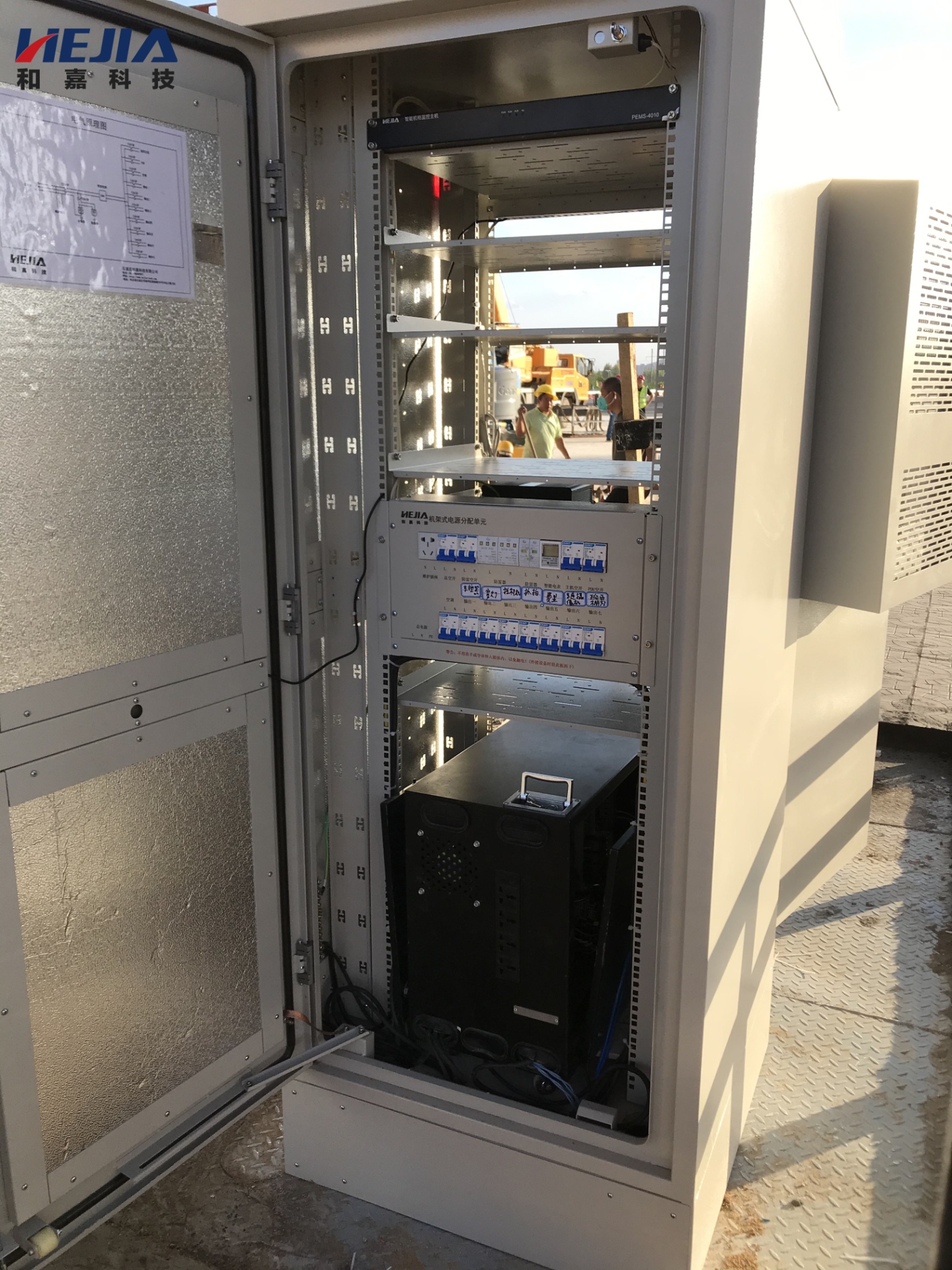

4、端口站戶外綜合機柜

端口站戶外綜合機柜安裝于ETC專用收費車道，替換原有收費亭，端口站戶外綜合機柜是在路側戶外綜合機柜的基礎上，取消了內置的UPS不間斷電源和網絡安全接入設備，將車道控制器、工業交換機、配電單元、防雷單元、ETC交易控制器安裝在機柜內。柜體顏色與收費亭顏色相協調，在實現柜內設備集中監測的同時，也使得ETC專用收費車道更加易于辨識。

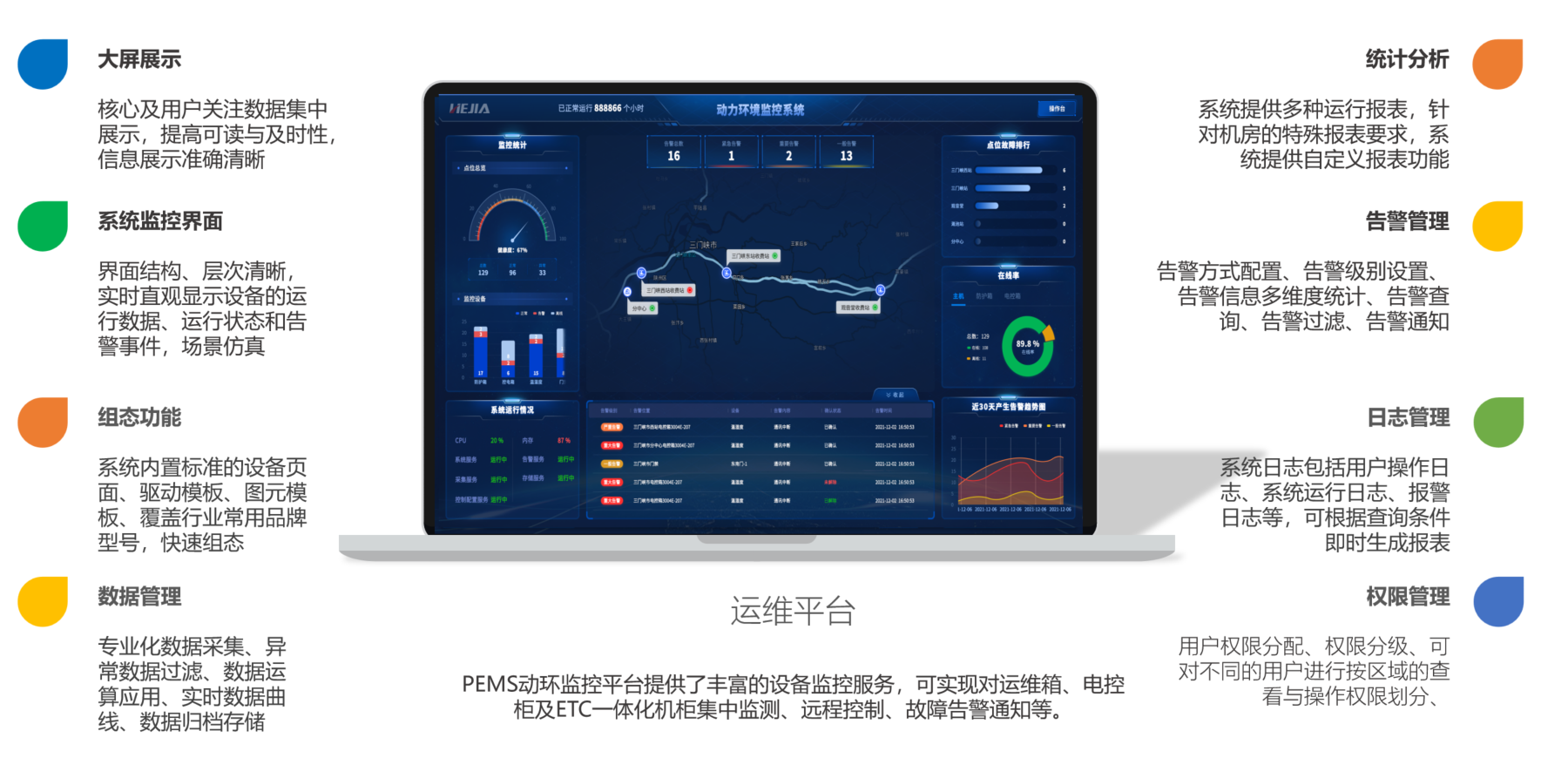

5、高速公路外場智能機柜（箱）運維系統

該系統可實時監控外場智能機柜（箱）的供電、網絡通斷、柜內環境及設備的運行情況，當現場出現停電、斷網、非法開柜門、柜內溫度超高等告警情況時，可以通過運維App給適合的維修人員派發維修工單處理。是一套集采集、診斷、定位、控制、管理、分析、報警等功能于一體的智能運維管理平臺。有效的解決外場設備故障發現不及時、故障處理滯后的問題。
